AVG 300

1)    Struttura in acciaio elettrosaldato rinvenuto, stabilizzato, sabbiato e verniciato con fondo epossidico.

-          Fornita con un alto grado di rigidita’ che risulta una caratteristica fondamentale della macchina.

-          Il piano superiore, progettato per accogliere le unita’ operative, viene lavorato con macchine ad alto grado di precisione.

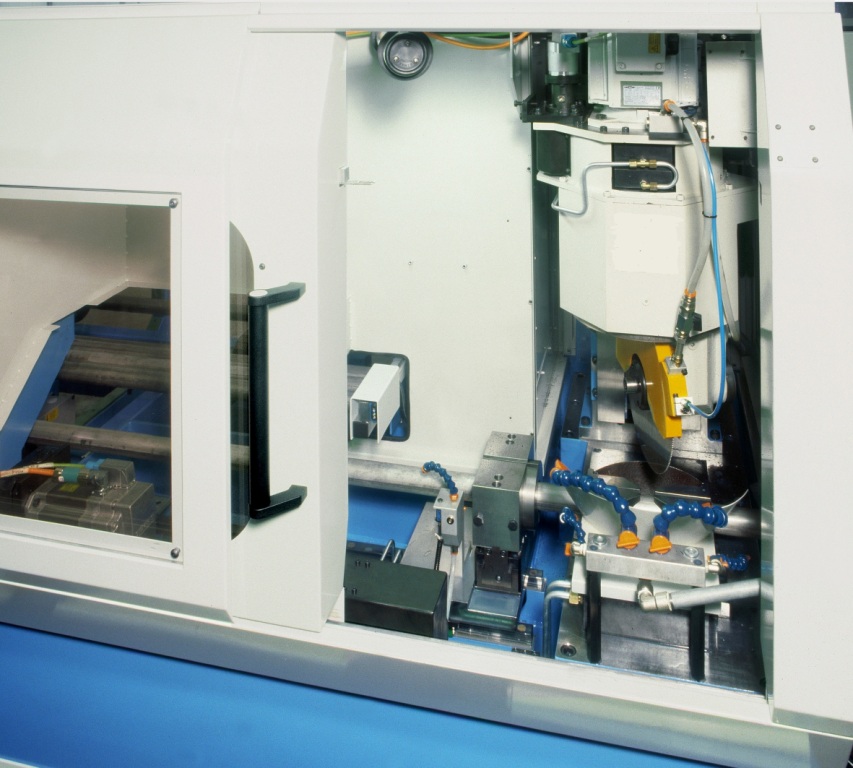

2)    N°1 Unita’ di taglio mod. AVG275 ( in ghisa sferoidale ) a traslazione verticale completa  di:

-         Slitta di avanzamento montata su guide prismatiche temprate, rivestite di materiale antifrizione e a lubrificazione forzata. Manovrata da viti a ricircolo di sfere e azionata da motore brushless con freno.

-         Rotazione taglio ± 45°, DESTRA / SINISTRA controllata da motore brushless per impostazione angolo di taglio da controllo.

-          Motore asincrono con inverter ed encoder per impostazione e controllo giri lama da controllo.

3)    N°1 gruppo avanzamento barra completo di:

-          Carrello montato su guide tonde cromate con boccole autolubrificanti. Manovrata da viti a ricircolo di sfere e azionata da motore brushless.

4)    Gruppo Morse idrauliche composto da:

-          N°1 morsa premibarra verticale

-          N°1 morsa  montata su carrello verticale

-          N°1 morsa taglio sagomata

5)    Dispositivo salvalama, ad intervento istantaneo per proteggere la lama da eventuali sovraccarichi.

6)    Contenitore di trucioli con ruote.

7)    Impianto di lubrorefrigerazione lama con serbatoio autonomo.

8)    Centralina idraulica, posizionata all’interno della macchina, completa di indicatore di livello elettrico per la segnalazione di mancanza olio.

-          fornita di distributori e regolatori.

-          Filtro con manometro  per una facile manutenzione.

9)    Impianto elettrico a bordo macchina, dotato di collegamenti ad innesto rapido per poter rendere macchina e magazzino movimentabili separatamente.

-          Completo di unità di governo CN OSAI, dotato oltre dalla classica programmazione di logica anche di data entry personalizzato per agevolare la programmazione (parametrizzazioni, variazione tempi macchina, cicli di lavoro, inserimento password).

-          Quadro comandi (con consolle pensile) provvisto di floppy-disk in posizione ergonomica per una agevole programmazione e back up per archivio dati.

10) La macchina viene completamente fornita di carter di protezione secondo normative CE.Dotata di sportelli per ispezioni equipaggiati con micro di sicurezza per lo spegnimento immediato in caso di apertura accidentale secondo la vigente normativa legge 626 per la sicurezza negli ambienti di lavoro.

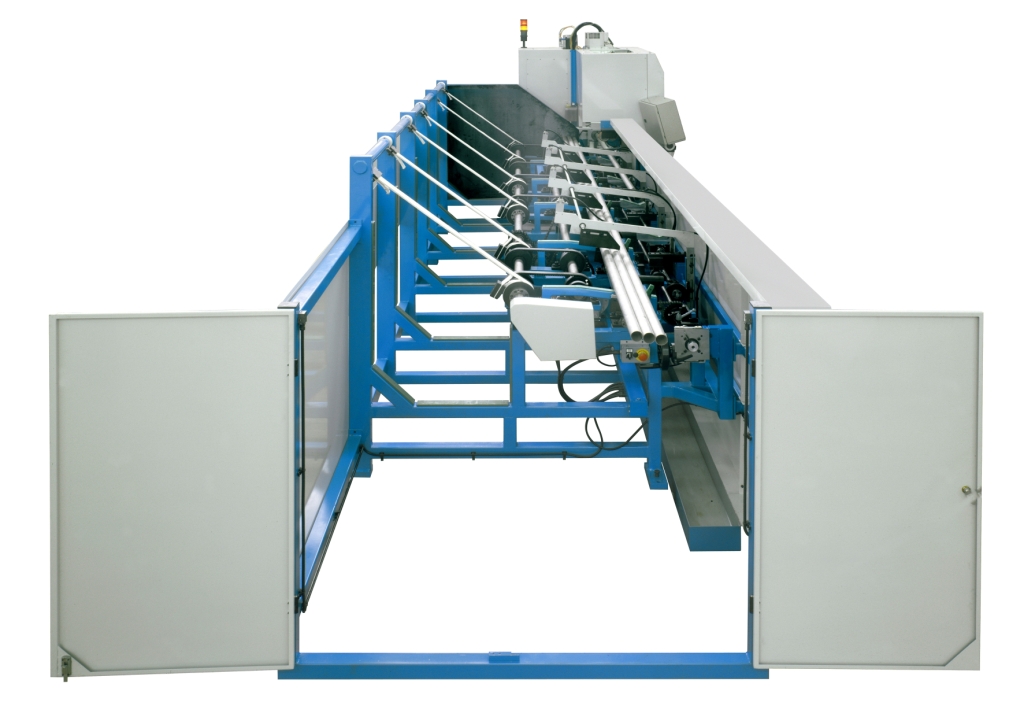

11) N° 1 magazzino caricatore a cinghie versione N°1

-          Funzionamento completamente automatico con impianto elettrico e pneumatico a bordo.

-          Tensione alimentazione elettrica V 380 Hz 50 (circuiti ausiliari V 24 Hz 50).

-          Micro di presenza tubi

-          Segnalatore visivo (semaforo) della situazione dell’alimentatore e precisamente:

-          verde = funzionamento regolare

-          giallo = mancanza tubi nella sacca

-          rosso = mancanza tubi sulla via a rulli,

12) Schemi, manuale di istruzione e manutenzione secondo le normative CE.
